MUDANÇA DE FIRMWARE TURNIGY ER9X
Nesse tutorial irei ensinar como fazer a mudança de firmware para o rádio da TURNIGY, se você possue esse incrivel transmissor, tenho certeza que você não ira se arrepender, pois as vantagens são muitas, mas aconselho ter uma noção de eletrônica.
para realizar a atualização, será necessário abrir o radio e adicionar um conector para que seja possível gravar um novo arquivo direto no chip processador do radio.
oque vou precisar?

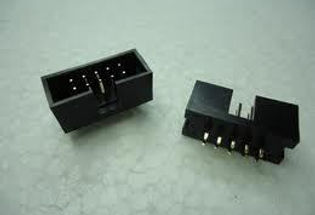

Um conector Lath ou IDC 10 vias (pode ser encontrado pelos dois nomes); Custo aproximado R$ 1,00 ou se

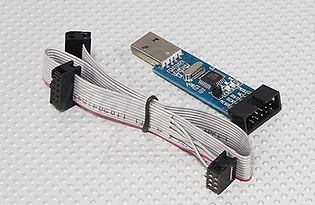

Um programador AVR compatível com o processador ATmega64

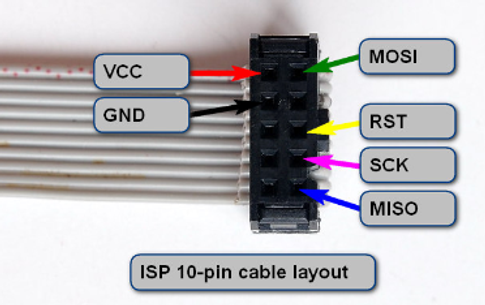

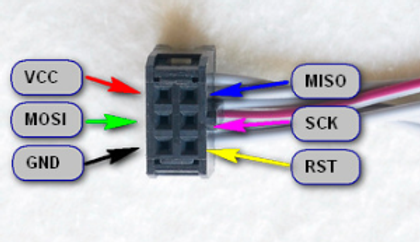

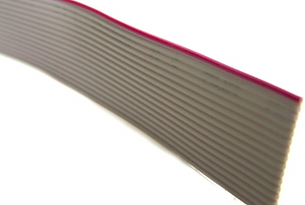

Um pedaço de cabo flat de aproximadamente 20 cm, ou outro fio do mesmo padrão (será usado somente para a atualização e backup, depois ficará inativo)para soldar o conector IDC ou Latch à placa mãe do rádio, ou se preferir você pode usar um pedaço do cabo do gravador avrusb, como no meu caso, utilizei o chicote com o conector.
- Ferro de solda comum
- Arame e pasta para solda.

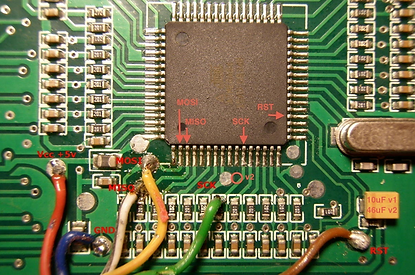

após ter feito o cabo, deverá ser soldados nos pontos certos do chip, como mostra a imagem abaixo

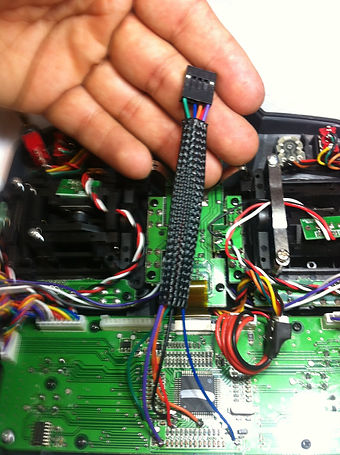

com o cabo pronto você pode deixa-lo no interior do radio, ou colocar o conector de forma que facilite quando for realizar atualizações recentes, no meu eu fiz um furo na lateral do compartimento da bateria.
para fazer a gravação do FW para o radio você vai precisar do programa, baixe o instalador para o sistema que você está usando (Windows, Linux ou Mac ) e instale
download do Linux de 32 bits deb
download do Linux de 64 bits deb
download para Mac OSX Installer

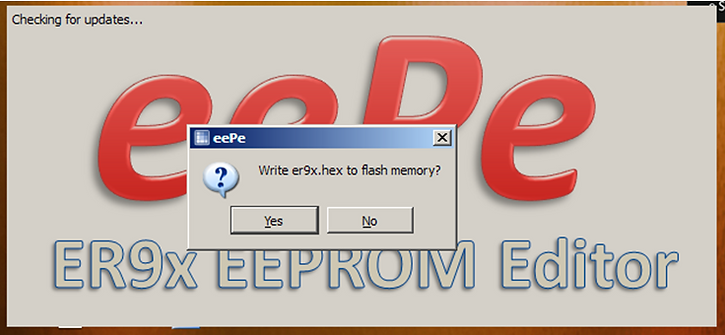

Depois de instalado, abra o eePe,assim que abrir,vai pedir para você baixar o firmware mais atualizado, esse processo é automático, caso não aconteça, baixo o arquivo direto no link, http://er9x.googlecode.com/svn/trunk/er9x.hex, se conecte o rádio ao programador AVR e de dois cliques no arquivo er9x.hex, isto fará com que o programa entenda que você quer gravar o arquivo no rádio, por isso, será feita a pergunta abaixo, clique em Yes e seja feliz.

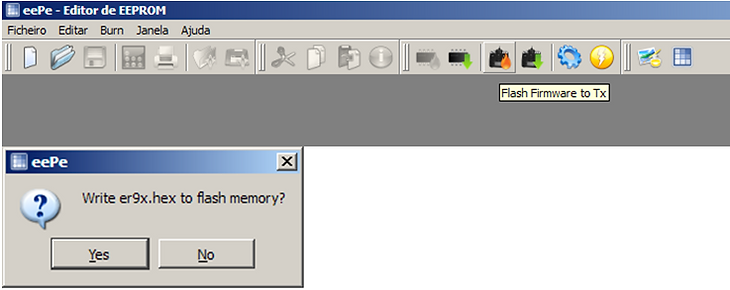

se preferir abra o programa e clique no ícone do rádio com uma chama e confirme.
Feito isso se não houver mensagem de erro é só esperar um pouco, a tela do radio ficará branca e assim que o processo acabar é só ligar o rádio e efetuar as configurações.
Manual em Português
videos:
http://www.youtube.com/watch?v=2Yv2rCxfjSk
